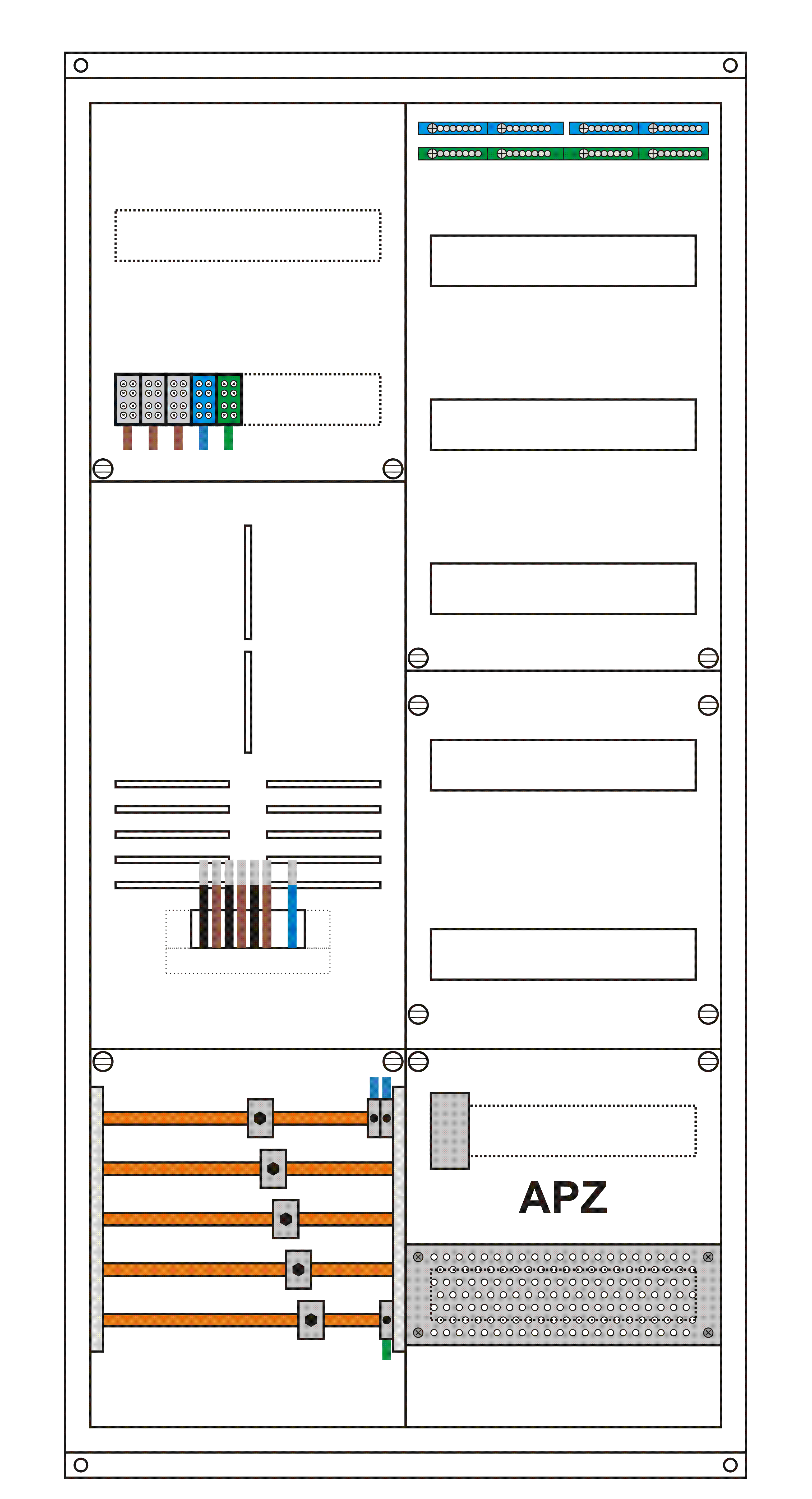

Zählerschrank eHZ 1 Zählerplatz, 1 Leerplatz, 1 Verteiler, komplett bestückt mit ABB Modularkomponenten
Wichtige Spezifikationen
Zähleraufnahme: | eHZ |
Zählerplätze: | 1 |
Verteilerfelder: | 1 |
Breite: | 550 mm |
Höhe: | 1100 mm |
Sonderausstattung: | Bestückt |
Sonderausstattung: | APZ Feld Bestückt |
Zählerschrank eHZ 1 Zählerplatz, 1 Leerplatz, 1 Verteiler, komplett bestückt mit ABB Modularkomponenten
Höhe: | 1100 mm |
Breite: | 550 mm |
Tiefe: | 210 mm |
Anzahl Felder: | 2 |
Anzahl Zählerplätze: | 1 |
Anzahl Reserveplätze: | 1 |
Anzahl Verteilerreihen: | 5 |
APZ-Platz: | ja |
Netzseitiger Anschlussraum (NAR): | Sammelschienensystem 5-polig |
Datenschnittstelle: | nein |
Zählerverdrahtung: | 10mm² |
ABB Modulargeräte zusätzlich im Zählerschrank eingebaut:
- 2x FI - Schutzschalter 40/0,03
- 12x Leitungsschutzschalter B16A, 1pol, 6kA
- 2x Phasenschiene 3 pol. für 1x FI & 8x LSS
- 1x Klingeltrafo 230V AC primär, 4/8/12V AC sek, 15VA
Technische Daten
Breite: | 550 mm | Tiefe: | 210 mm | |
---|---|---|---|---|
Höhe: | 1100 mm | Zähleraufnahme: | eHZ | |
Zählerplätze: | 1 | Zählerfelder: | 1 | |
Verteilerfelder: | 1 | Montageart: | Aufputz | |
Sonderausstattung: | APZ Feld Bestückt, Bestückt | Reserveplätze: | 1 | |
Farbe: | RAL 9016 | Material Tür: | Stahlblech pulverbeschichtet | |
Verdrahtung: | 5-polig | Netzart: | TN-S | |
Sammelschienenabstand: | 40 mm | Hersteller REG: | ABB | |
CE: | ja |
